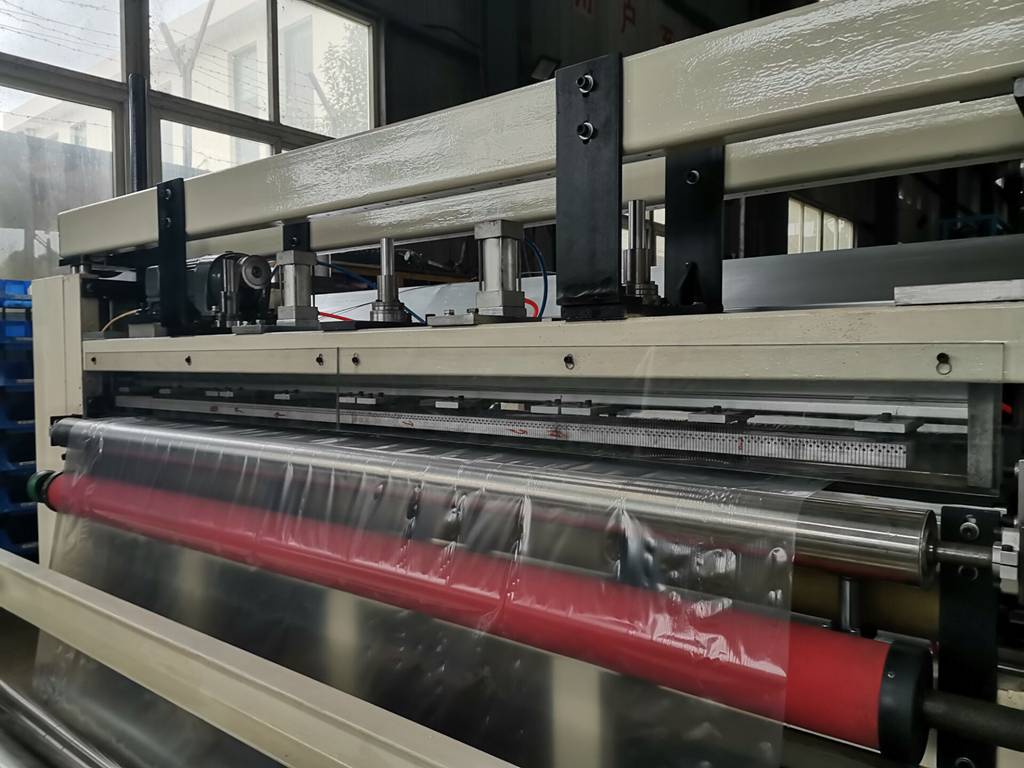

薄膜切割打孔機

機器功能：

薄膜切割打孔機用于薄膜進行表面切割成型及(無紡布)打孔處理。

生產工藝流程：

放卷—張力控制—展平喂入—切割—打孔—除屑—收卷（分卷）

主要技術參數：

1． 有限幅寬：1600mm

2． 切割要求：按甲方提供的實樣

3． 打孔要求：按甲方提供的實樣

4． 設計速度：50m/min（工作速度以實際生產為準）

5． 針輥表面溫度：≦200℃

6． 整機功率：30KW

7． 外型尺寸：4200×2600×3000

各單元部件功能及配置：

1． 放卷系統：

材料采用氣脹軸定位，安全卡盤固定。根據材料的張力進行獨立張力反饋調整控制。恒張力輸出運行。

2． 展開喂入系統：

該系統由3組橡膠擴幅彎輥組成。各單元可以根據材料運行路線獨立升降調整擴幅輥的位置及角度，以使材料可以準確平整的進入工作部位。

3． 切割部件：

采用合金鋼齒形刀片串聯制成刀輥，底輥采用橡膠輥筒。切割深度可以根據需要可以進行調整。運行速度與收卷同步調整。

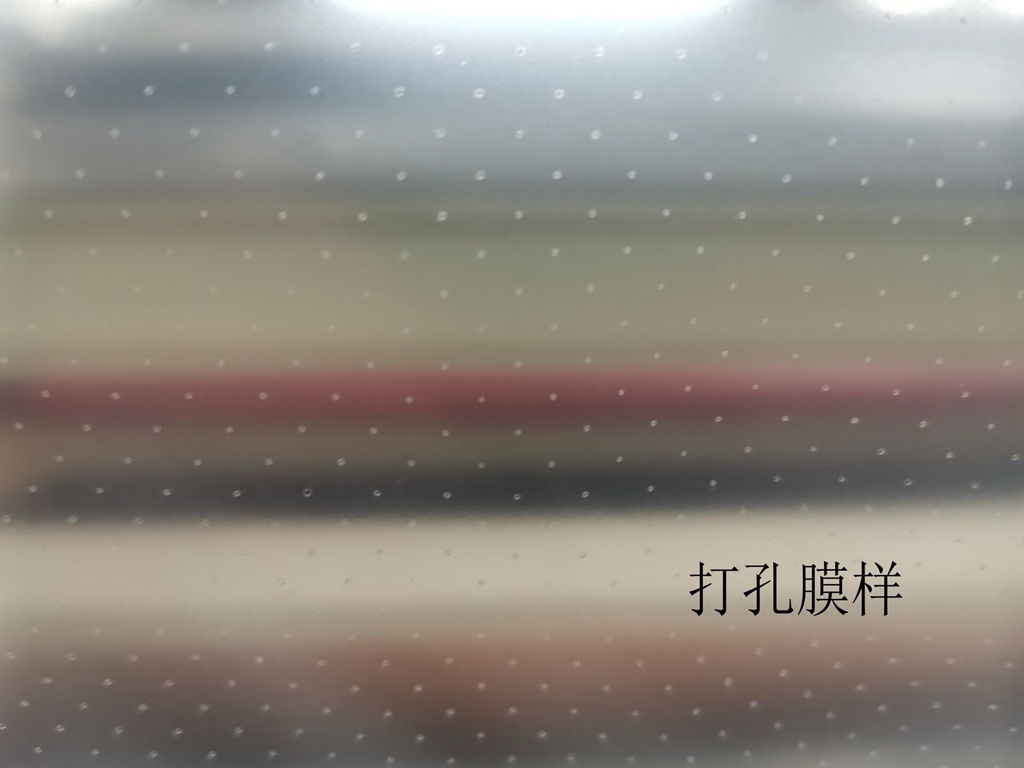

4，打孔部件：上輥采用內置油加熱針輥，針輥上端配置輻射加熱器進行表面補熱。底輥采用高密度刷輥，上下輥串聯同步運行。兩輥間隙可以進行在線同步調整，儀表顯示。

5，除屑部件：

該部件采用軟毛刷輥筒反向滾刷，去除材料內側面殘留余屑。速度獨立調整。切邊采用手術刀片切割，寬度可以根據需要調整。

6，收卷部件：

收卷采用氣脹軸定位，安全卡盤固定。張力控制采用獨立儀表反饋調整控制。恒張力輸出運行。另外配置懸臂收卷軸，以便進行材料復卷處理。
